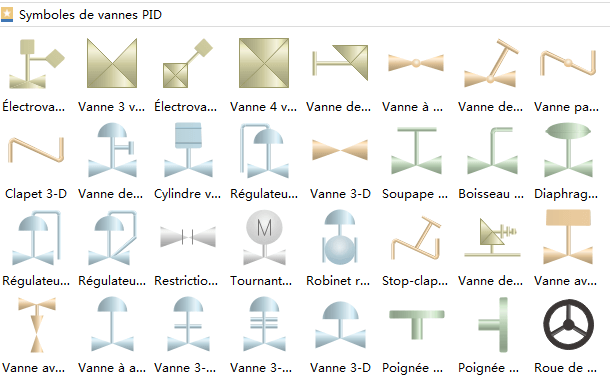

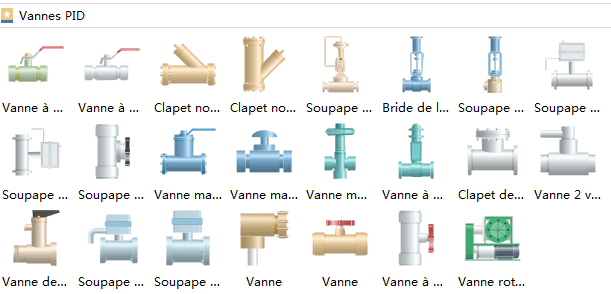

Cet article présente divers symboles vanne réalistes, y compris le robinet à bille, le clapet anti-retour, la soupape de commande, la vanne du moteur, la vanne manuelle et la vanne 3D. Les symboles vanne vectorielles vous aident à créer des schémas P&ID de grande clarté. Une grande variété de symboles vanne P&ID pré-dessinés sont inclus dans Edraw. Entièrement éditable, vous pouvez utiliser ces symboles pour faire des schémas tuyauterie et instrumentation professionnels. Télécharger Version Windows Version Mac Version Linux Formes de symbole vanne Vous pouvez trouver des formes de soupapes complètes avec une variété de styles et de fonctions, y compris le robinet à boisseau sphérique, le clapet anti-retour horizontal, le clapet anti-retour vertical, le clapet de commande, et etc. Nom Symbole Usage Vanne à bille est une forme de vanne quart de tour qui utilise une boule creuse, perforée et pivotante pour contrôler l'écoulement à travers elle. Soupape de retenue est une vanne qui permet normalement au fluide de s'écouler dans une seule direction. Soupape du moteur est la vanne avec moteur servant à l'ouverture complète ou à la fermeture complète dans les pipelines. Soupape de commande est utilisée pour commander des conditions en ouvrant ou fermant totalement ou partiellement en réponse à des signaux reçus de contrôleurs dont la valeur est fournie par des capteurs qui surveillent des changements dans de telles conditions. Soupape de serrage est une soupape de commande à alésage intégral ou à portage complet qui utilise un effet de pincement pour obstruer l'écoulement du fluide. Liste des symboles vanne courants Dans ce pochoir, vous trouverez une collection de symboles de soupape 3D, tels que le solénoïde 3D à 3 voies, la vanne à 3 voies 3D, la vanne à bille 3D, la vanne à papillon 3D, la vanne de commande 3D, etc. Les symboles sont au format vectoriel, ceci hautement personnalisable. Vous pouvez ajouter des textes, redimensionner ou déplacer des formes, et modifier les couleurs. Comment utiliser les symboles vanne dans un schéma P&ID ? Ce groupe de symboles se trouve dans la catégorie Automatisation industrielle. Lorsque vous démarrez un modèle de dessin Processus P&ID, la bibliothèque de symboles s'ouvre automatiquement. Faites glisser et déposez une forme sur le canevas pour commencer à dessiner. Les formes que vous avez sont des formes vectorielles, qui sont hautement personnalisables. Forme évolutive Les formes sont autorisées à l'échelle vers le haut et vers le bas sans perte de la résolution d'affichage. Il n'y a plus d'image floue. Couleur modifiable Vous pouvez changer librement les couleurs de remplissage en fonction de votre propre thème. Conseils: Si vous souhaitez modifier la couleur de remplissage d'une partie d'une forme, vous devez d'abord sélectionner la forme secondaire. Cliquez sur la forme secondaire que vous souhaitez changer de couleur pour quelques fois jusqu'à ce que vous avez sélectionné avec succès (il y aura un cadre de sélection bleu), puis vous pouvez changer cette forme de sous avec une nouvelle couleur, et avec d'autres parties inchangées. Ou vous pouvez d'abord dégrouper la forme (aller au menu Accueil, puis cliquer sur le bouton Dégrouper), et changer la couleur pour n'importe quelle forme secondaire librement. Forme séparable Vous pouvez extraire les composants de dessin pour créer de nouveaux symboles. Pour ce faire, vous devez d'abord cliquer sur le bouton Dégrouper pour dégrouper la forme sous le menu Accueil. Utiliser les symboles vanne pour créer un schéma P&ID Quelques exemples sont fournis pour illustrer comment utiliser les symboles. Tout le monde peut faire des schémas tuyauterie et instrumentation semblables sans expérience professionnelle requise. Production d'énergie Production d'asphalte Schéma de procédé de désoxydation Catégories des symboles P&ID Conduit Vanne Pompes Moteurs Mélangeurs Bâtiments Tour Fils et câbles Manipulation des matériaux Mètres Machines Chimie Chauffage des procédés Refroidissement des procédés Traitement des eaux usées Traitement des aliments Lumières Source d'alimentation Conteneurs Industrie Débitmètres CVC Logistique Sécurité Souffleurs Réchauffeurs Installations d'usines Chaudières Claviers d'ordinateur Symboles électriques Réservoirs EdrawMax All-in-One Diagram Software Create more than 210 types of diagrams effortlessly Start diagramming with various templates and symbols easily Superior file compatibility: Import and export drawings to various file formats, such as Visio Cross-platform supported (Windows, Mac, Linux, Web) Free Download Free Download Free Download Try Online Free Try Online Free
