Guide complet des symboles de transformateur électrique

symboles de transformateur électrique sont indispensables pour élaborer des schémas électriques fiables. Sans eux, il serait impossible d’indiquer le type de transformateur utilisé dans un circuit. Chaque symbole distingue de nombreux transformateurs, du monophasé au polyphasé. C’est pourquoi il est crucial de bien savoir quel symbole vous sélectionnez.

Choisir le bon symbole permet d’éviter les erreurs d’entrée et de sortie de puissance. Le rôle du transformateur consiste à transférer l’énergie d’un circuit à un autre. Il garantit également l’homogénéité entre les différents plans.

Maîtriser ces éléments rend les schémas professionnels beaucoup plus faciles à lire. Grâce à ce guide, vous allez apprendre comment utiliser les symboles de transformateur électrique et lire les schémas électriques.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

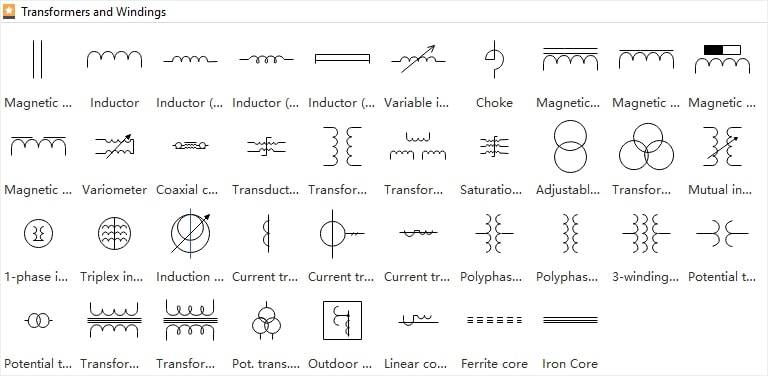

Symboles de transformateur courants

Les symboles de transformateur dans les schémas électriques ressemblent à de petits croquis, mais ils sont très signifiants. Ils précisent le type de transformateur utilisé ainsi que son objectif. Par exemple, ils indiquent s’il s’agit d’augmenter la tension pour transporter l’électricité sur de longues distances, ou de la diminuer pour un usage domestique sécurisé.

Ces symboles ne sont pas là pour décorer. Ils aident les ingénieurs à comprendre l’ensemble des connexions. Ils illustrent aussi comment fonctionnera un vrai circuit avant même l’ajout de composants physiques. Ces symboles servent donc de plan de base avant toute conception.

Avec les évolutions technologiques, les plans électriques sont en constante amélioration. Savoir reconnaître chaque symbole devient d’autant plus essentiel. Avant de voir les différents types de symboles de transformateur, revoyons quelques symboles électriques pour bien commencer.

Symbole schématique	Identification du symbole	Description
	Terre ou masse	Ce symbole identifie une borne de terre, permettant la mesure du courant. La terre indique la protection contre les chocs électriques.
	Résistance	Une résistance sert à réduire ou équilibrer le flux de courant.
	Interrupteur	Un interrupteur ouvert crée un circuit ouvert.
	Condensateur	Dans ce symbole, deux bornes sont visibles : une courbée et l’autre droite. Cela indique un condensateur polarisé, qui doit être branché dans le bon sens pour fonctionner correctement dans le circuit.
	Fusible	Un fusible est un dispositif spécial qui protège le circuit contre les surtensions en faisant fondre un filament interne.
	Inductance	Ce symbole ressemble à une série de boucles. Les bobines d’inductance stockent l’énergie lors d’un flux magnétique. Une inductance se nomme aussi "bobine" ou "réacteur".
	Moteur	Il convertit l’énergie électrique en énergie mécanique. Le moteur est indispensable au fonctionnement de tout appareil électrique.
	Transformateur	Un transformateur équilibre la fréquence du courant dans un circuit. Il comprend plusieurs bobines (au moins deux) couplées par induction magnétique. Un vrai transformateur possède aussi un noyau commun en fer.

Maintenant que les bases sont posées, voici le détail des symboles de transformateur les plus fréquents.

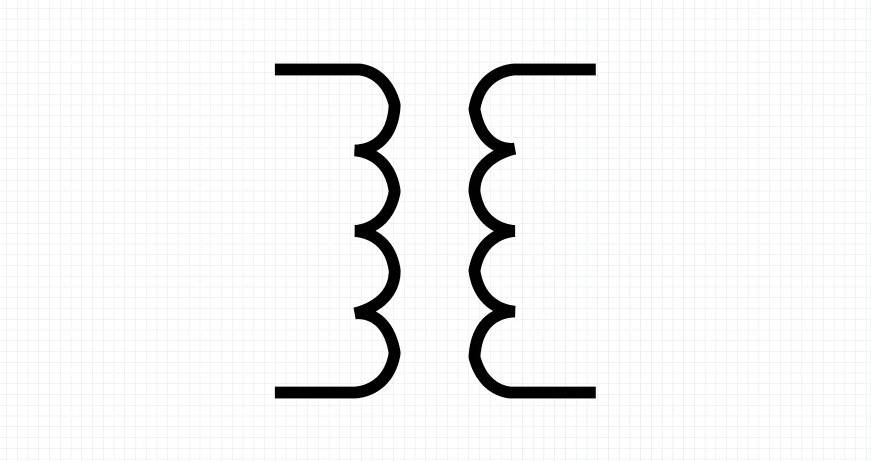

1. Transformateur monophasé

Un transformateur monophasé fonctionne sur une alimentation monophasée. On entend par alimentation monophasée un système courant alternatif (AC), très répandu dans les habitations et installations basse tension.

Ses composants incluent un noyau magnétique en fer et des bobinages en cuivre, bien isolés pour éviter tout défaut ou incident électrique.

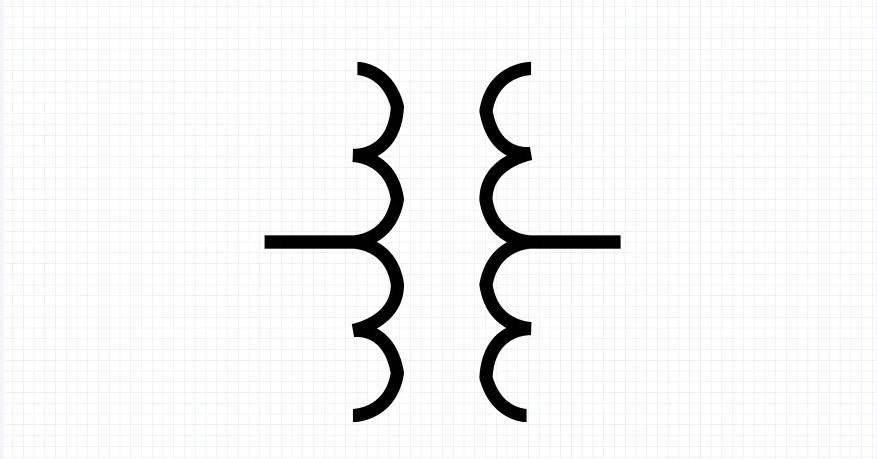

2. Transformateur polyphasé

Le transformateur polyphasé est le plus courant. On le retrouve dans les générateurs et usines, conçu pour alimenter de grosses machines. Il fonctionne avec un courant triphasé, essentiel dans la plupart des systèmes industriels.

Au lieu d’un seul fil, il utilise trois fils distincts, connectés en étoile (Y) ou en triangle (Δ). Cette configuration rend la transmission d’énergie plus efficace, avec moins de pertes sur de longues distances.

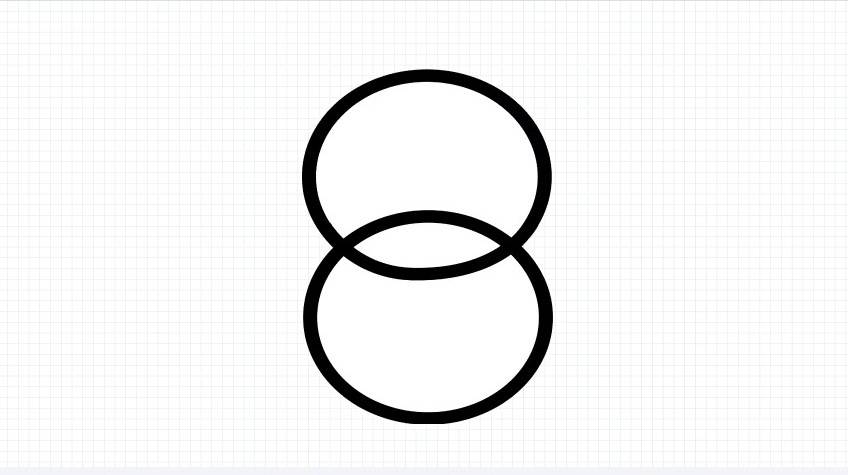

3. Transformateur réglable

Le transformateur réglable, ou Variac, utilise une seule bobine avec un contact mobile qui ajuste le niveau de sortie. Son nom provient de "courant alternatif variable". Imaginez-le comme un variateur de tension : vous augmentez ou diminuez selon le besoin.

Ces transformateurs sont super pratiques dans les labos, pour contrôler la vitesse des moteurs ou l’intensité lumineuse. Simples, mais ultra fiables pour un réglage précis.

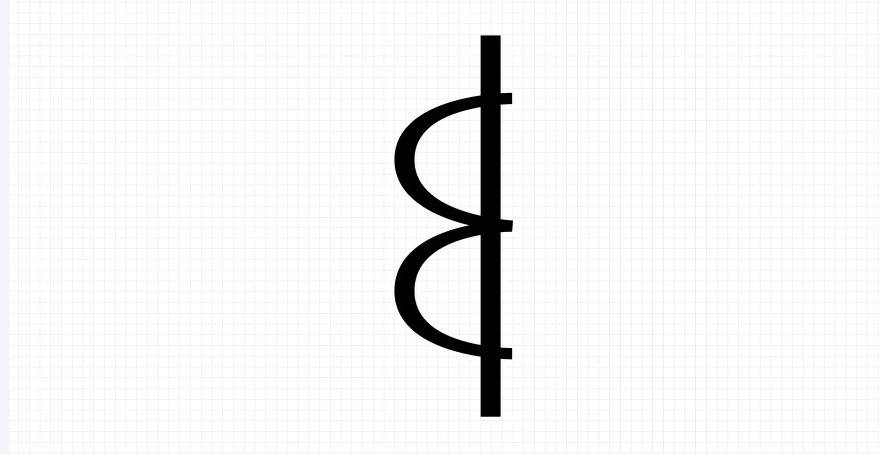

4. Transformateur de courant

Le transformateur de courant agit comme un traducteur de forts courants. Il prend des niveaux parfois dangereux provenant d’un réseau et les abaisse pour que les compteurs ou appareils domestiques puissent les mesurer sans risque. L’atout ? Il conserve les proportions du courant. Les transformateurs de courant sont indispensables en poste électrique pour surveiller l’alimentation sans danger.

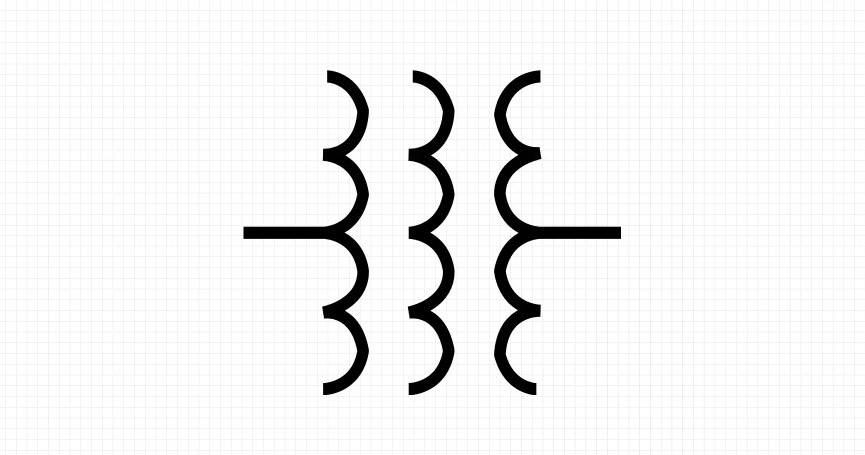

5. Transformateur à trois enroulements

Comme son nom l’indique, ce type possède trois bobines : une primaire et deux secondaires. Le transformateur à trois enroulements est parfait dans un système électrique qui doit fournir deux tensions différentes. C’est le multi-tâches des distributions électriques.

On le retrouve dans les postes électriques, où il équilibre les charges et optimise le flux d’énergie. Il permet de gagner en place, en coût et offre plus de flexibilité dans l’installation.

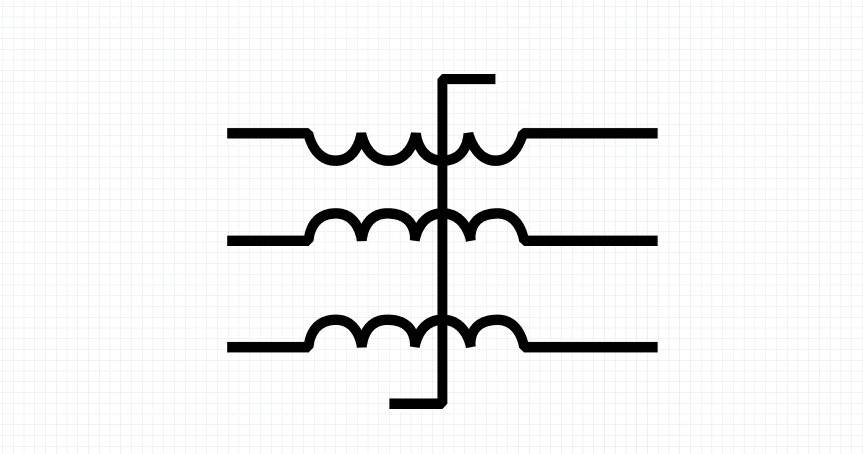

6. Transformateur à saturation

Les transformateurs à saturation sont particuliers. Leur principe : atteindre volontairement la saturation magnétique à un certain niveau. Cela permet de limiter les pics de courant dans certains circuits spécifiques. La saturation magnétique signifie qu’au-delà d’un seuil, le courant n’augmente plus de façon linéaire. Le transformateur joue alors un rôle tampon de sécurité.

Ce comportement non linéaire est voulu, même si cela peut surprendre. Mais dans certains cas, il est indispensable, par exemple pour localiser des charges, contrôler les formes d’onde ou réguler la tension.

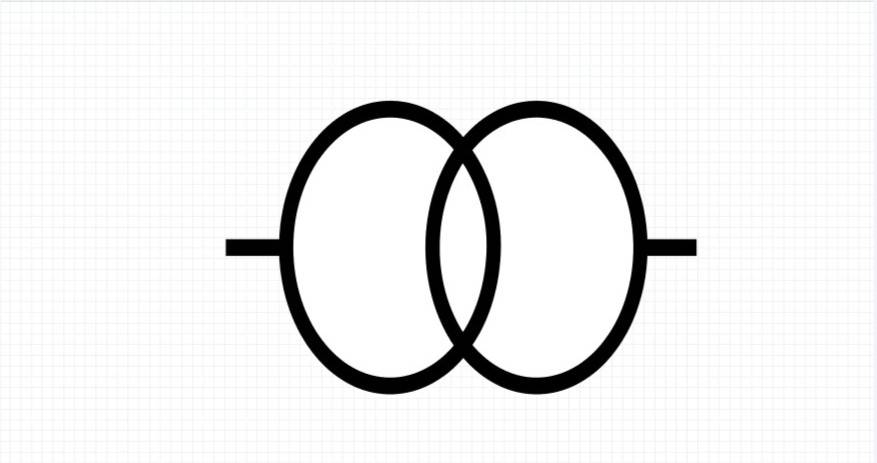

7. Transformateur de potentiel

Le transformateur de potentiel agit sur la tension, comme le transformateur de courant agit sur le courant : il la diminue à un niveau sûr pour la mesure ou la protection. Il assure l’exactitude du rapport de tension et la synchronisation du signal.

On les trouve dans les stations haute tension, où la surveillance est cruciale. Les transformateurs de potentiel permettent de mesurer la tension en toute sécurité, sans brancher d’instruments directement sur les lignes actives à haute tension.

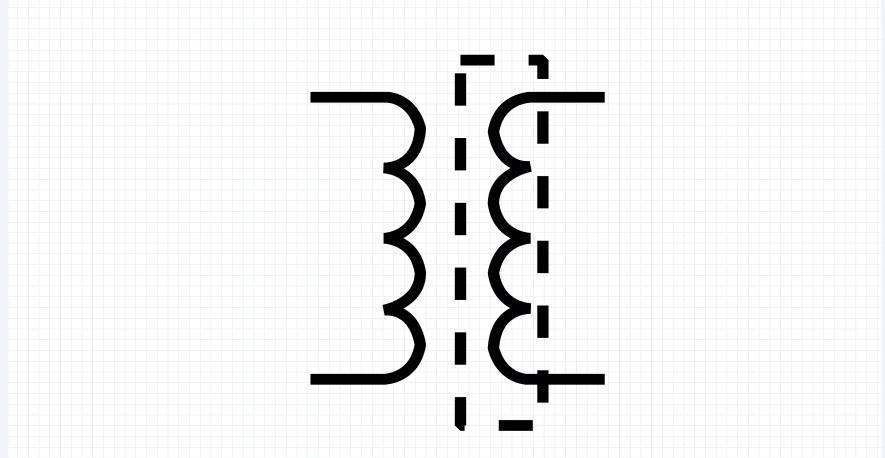

8. Transformateur blindé

Un transformateur blindé possède une couche électrostatique supplémentaire entre ses bobinages. Ce blindage très fin bloque les parasites électriques et minimise les interférences. C’est un peu la version « casque anti-bruit » du circuit. Ce filtre protège contre les signaux indésirables, idéal pour garantir une alimentation propre et stable. Les transformateurs blindés sont souvent utilisés dans les appareils sensibles, notamment en milieu médical.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Comment créer un schéma électrique sur EdrawMax ?

Pour vraiment exploiter les symboles de transformateur électrique, il faut créer un schéma électrique. Pas de panique, pas besoin d’être ingénieur pour y arriver.

Avec EdrawMax, une appli intelligente, vous pouvez générer des schémas pros même sans expérience. Elle propose des modèles de plans électriques tout prêts. Il suffit de choisir le modèle qui vous convient : plan de maison, station électrique, etc. Avec sa fonction glisser-déposer, vous ajoutez n’importe quel symbole au plan, à personnaliser facilement.

Voici les étapes pour créer rapidement un schéma électrique sur EdrawMax.

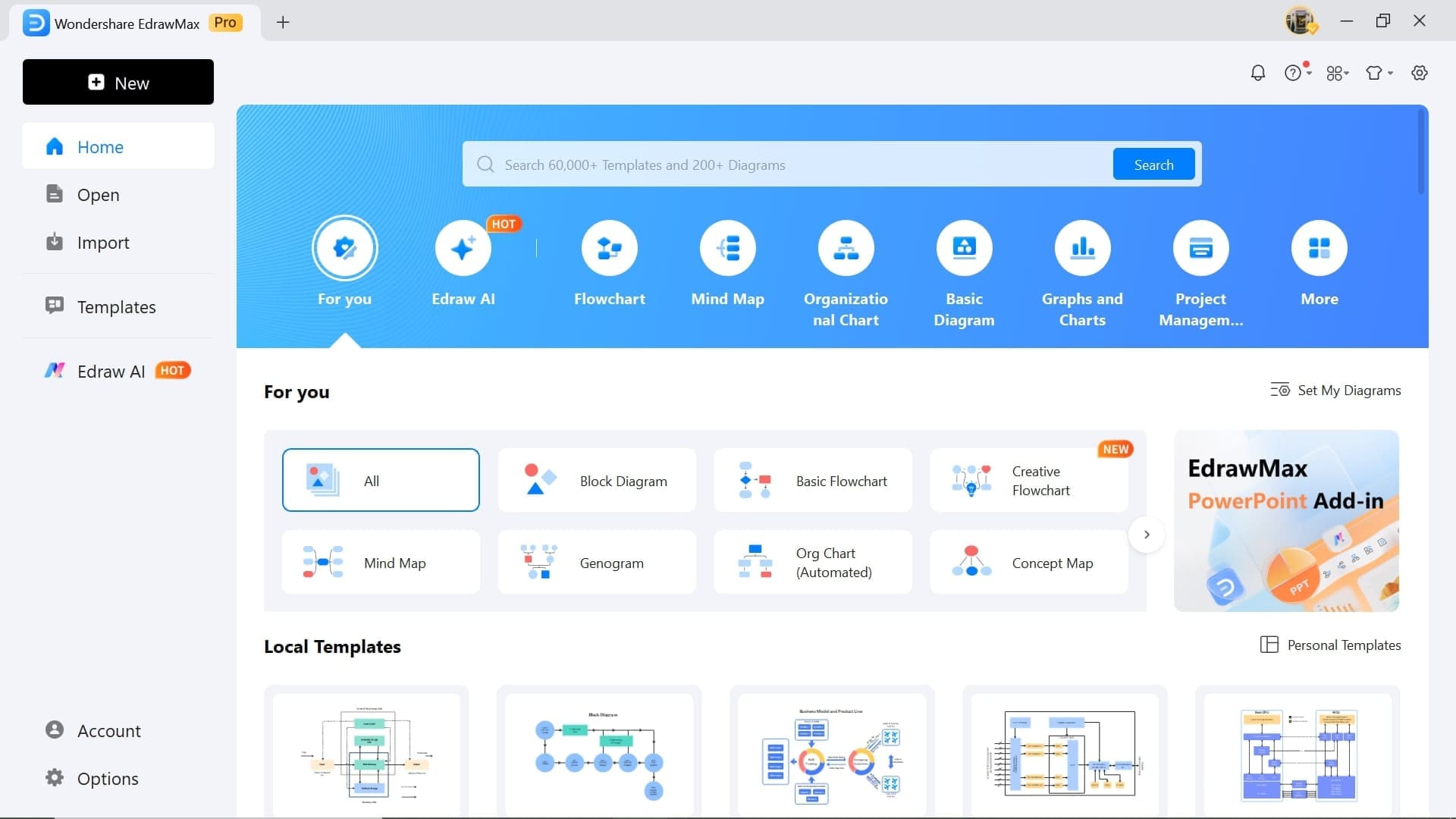

Étape 1 Lancer EdrawMax

• Téléchargez et installez EdrawMax sur votre appareil.
• Une fois installé, ouvrez EdrawMax avec vos identifiants de connexion.

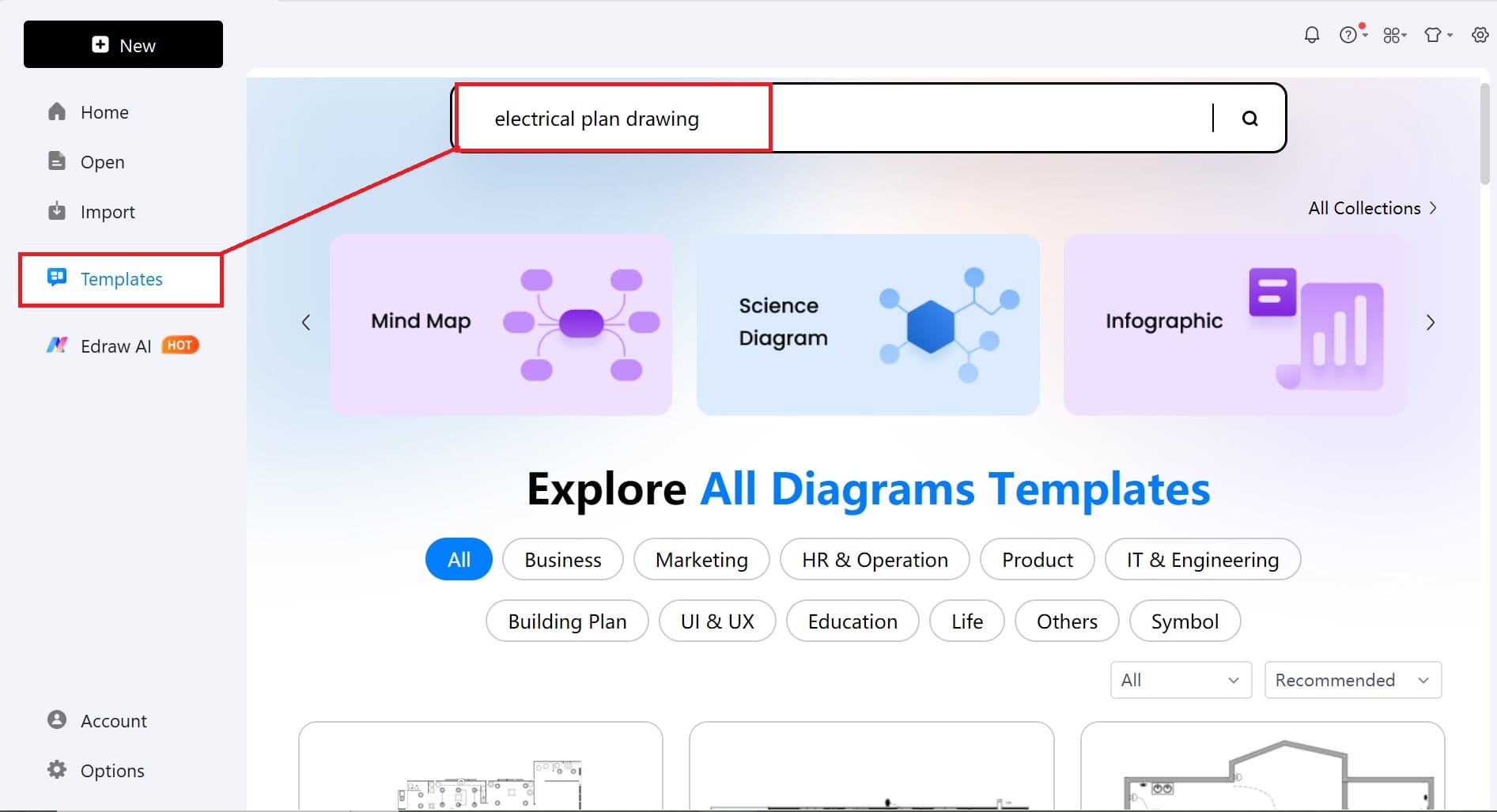

Étape 2 Sélectionner un modèle

• Depuis l’accueil, rendez-vous sur l’onglet Modèles.
• Tapez Schéma électrique et appuyez sur Entrée.
• Parcourez les différents modèles proposés et cliquez sur Utiliser maintenant.

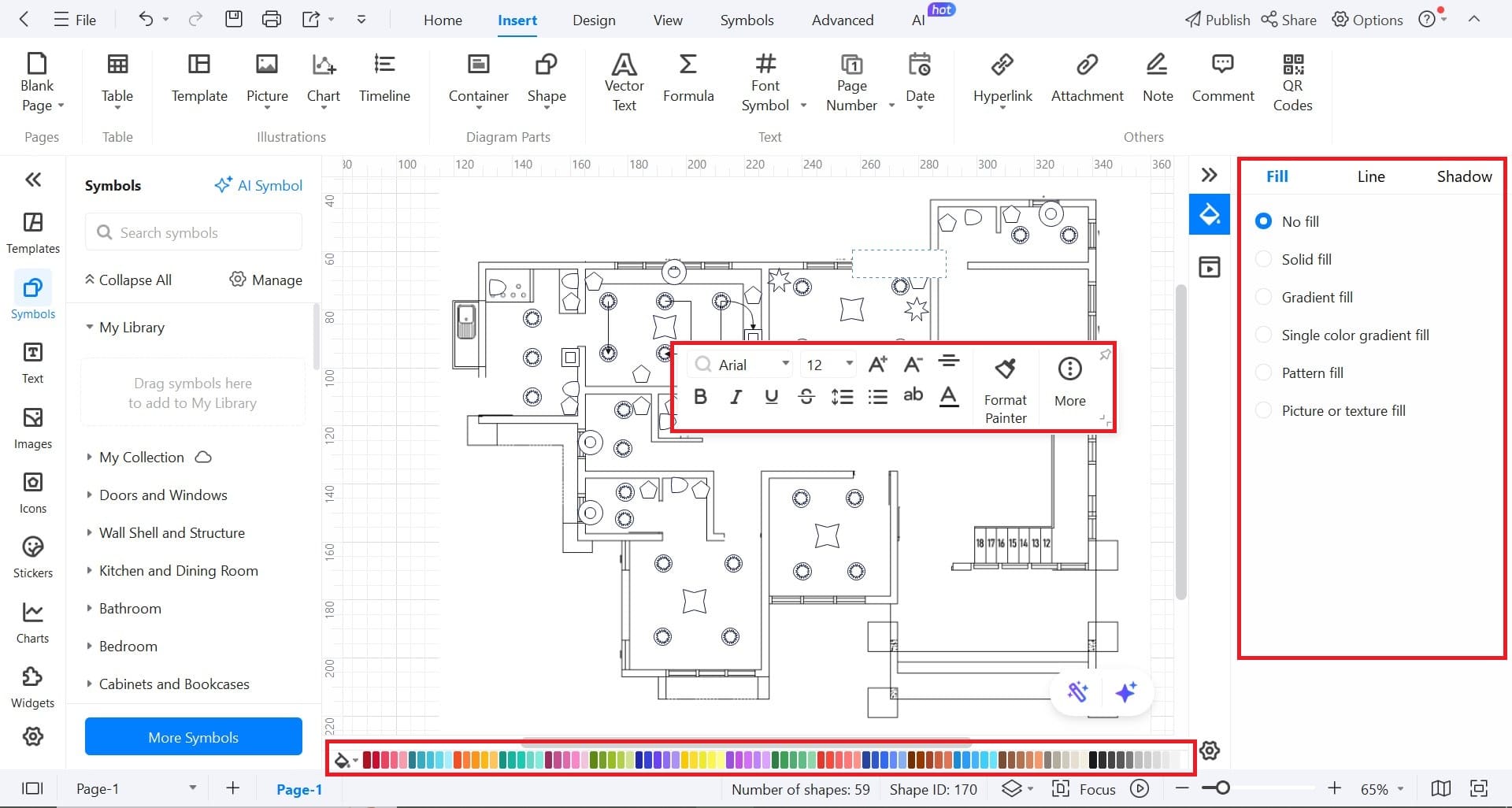

Étape 3 Personnaliser le plan

• Votre modèle s’ouvre directement dans l’éditeur graphique.
• Prenez le temps de le parcourir et modifiez chaque partie selon vos besoins.
• Modifiez les couleurs avec les options en bas.
• Double-cliquez pour ajouter du texte à l’endroit souhaité.
• Pour modifier les lignes de dessin, allez dans le panneau à droite.
• Ajustez les positions et redimensionnez les éléments pour finaliser votre schéma.

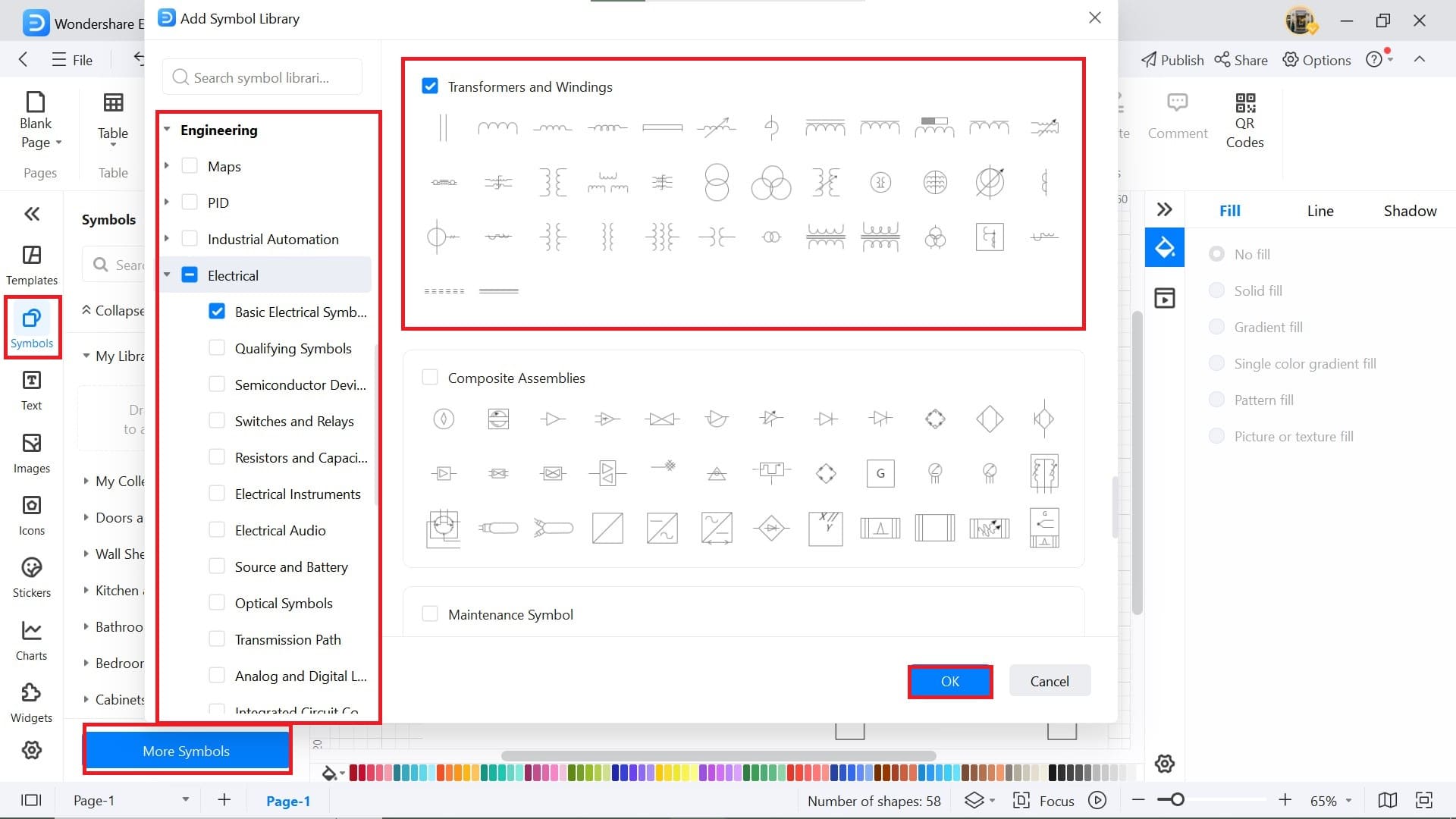

Étape 4 Accéder aux symboles

• Le panneau Symboles est situé à gauche de l’écran.
• Depuis ce menu, retrouvez tous les symboles pour réaliser votre plan.
• Pour afficher uniquement les symboles électriques, cliquez sur Plus Symboles.
• Une nouvelle fenêtre "Bibliothèque de symboles" s’ouvre. Faites défiler jusqu’à Ingénierie > Électrique > Transformateur et bobinages.

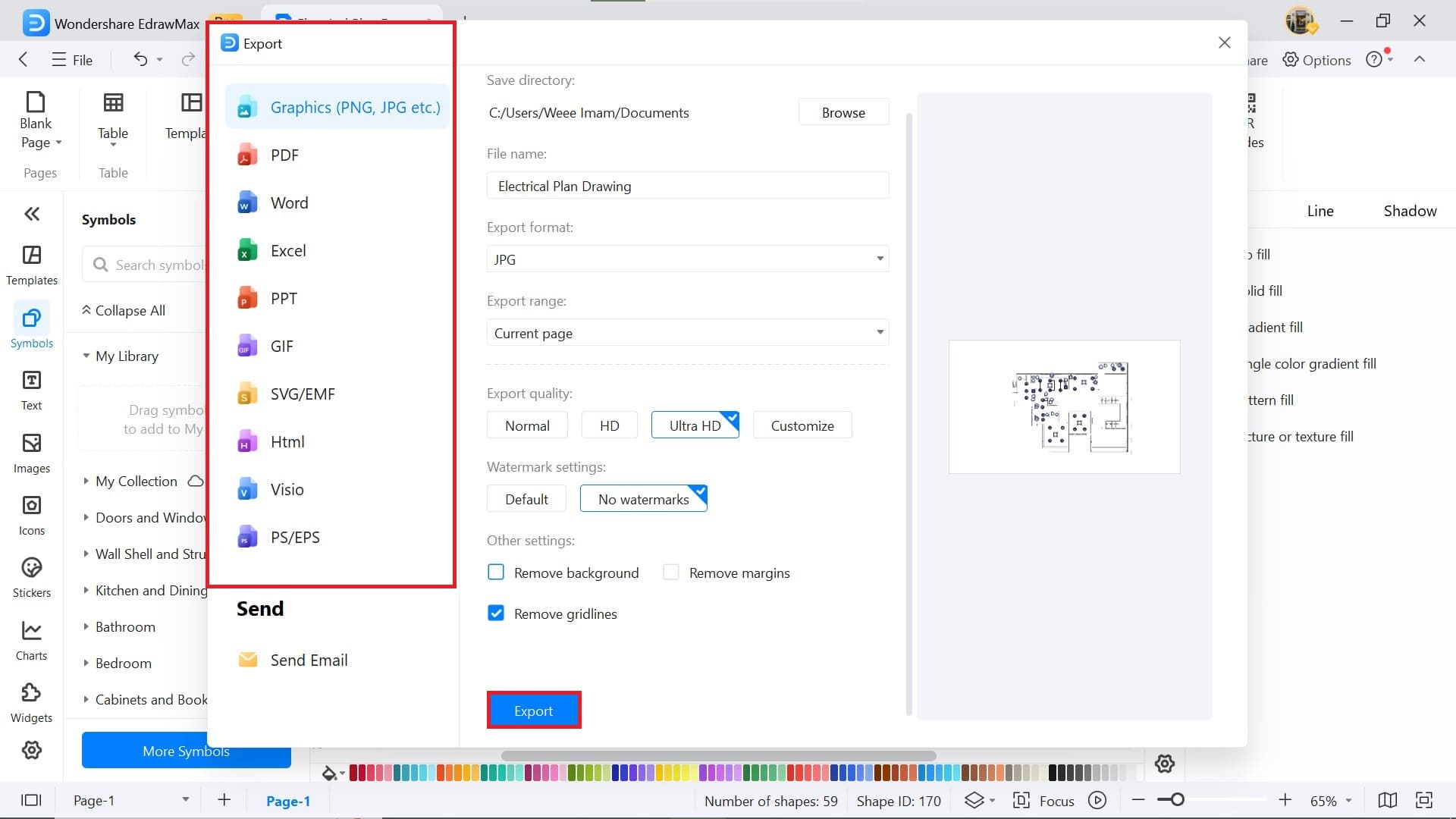

Étape 5 Finaliser le schéma

• Une fois satisfait de votre schéma, passez au téléchargement.
• EdrawMax propose différentes options d’export : JPG, PNG, PDF, PPT, etc.
• Choisissez votre format préféré et enregistrez-le sur votre appareil.
• Sinon, sauvegardez-le sur le cloud EdrawMax pour ne jamais le perdre.

Note G2 : 4,5/5 (Plus de 2360 réponses)

100% sûr | Sans annonces | Propulsé par l'IA

Notes finales

Devenir incollable sur les symboles électriques exige rigueur et vigilance. Beaucoup de symboles de transformateur se ressemblent, ce qui peut semer la confusion. Une erreur d’interprétation peut coûter cher. Connaître ces différences est primordial pour garantir la conformité de chaque élément dans un circuit.

Ingénieurs et techniciens savent bien les distinguer, mais pour les débutants, un logiciel comme EdrawMax simplifie la vie. Des outils comme EdrawMax permettent même sans expérience de concevoir des schémas électriques professionnels, jusqu’à la perfection. En plus, sa bibliothèque de symboles de transformateur électrique est vaste. Avec EdrawMax, inutile de jongler avec des logiciels complexes : créez en toute simplicité vos schémas électriques classiques ou avancés sur une même interface.
